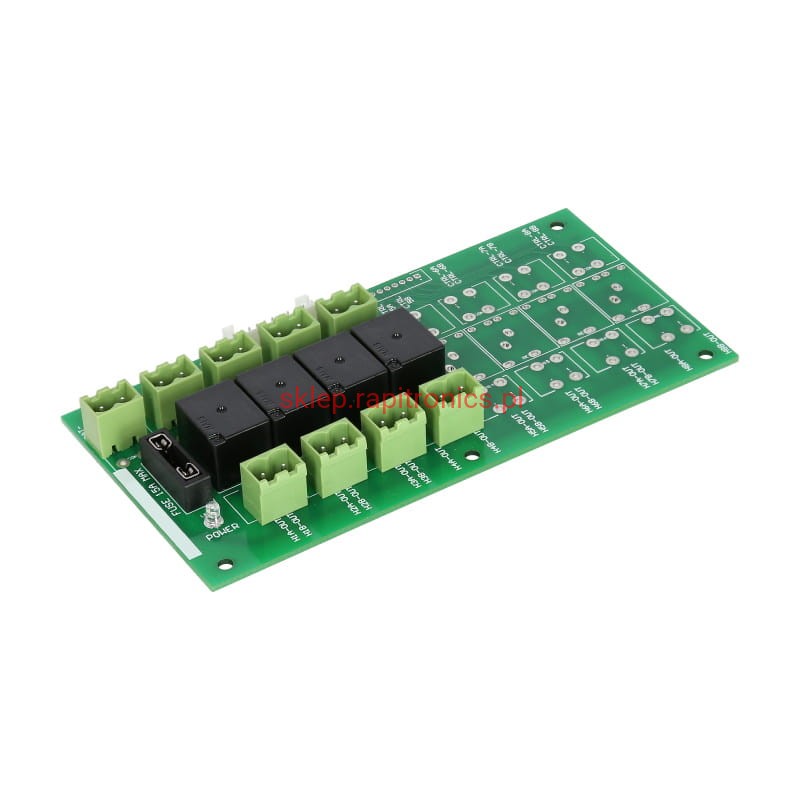

4H-BRIDGE Mod™ uniwersalny moduł sterowania na przekaźnikach, elektrozawory, siłowniki elektryczne 12VDC
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis

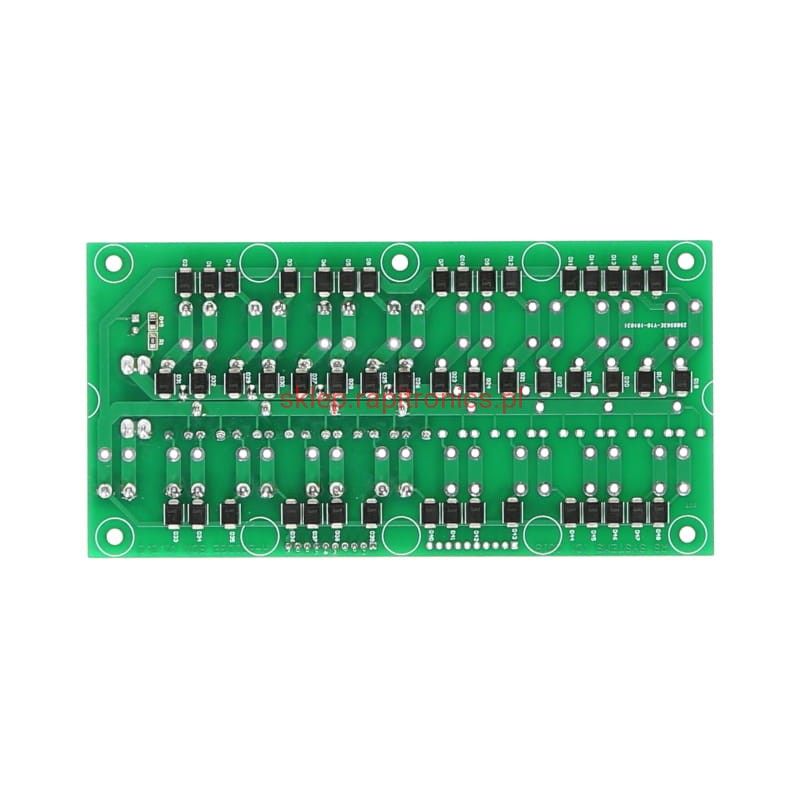

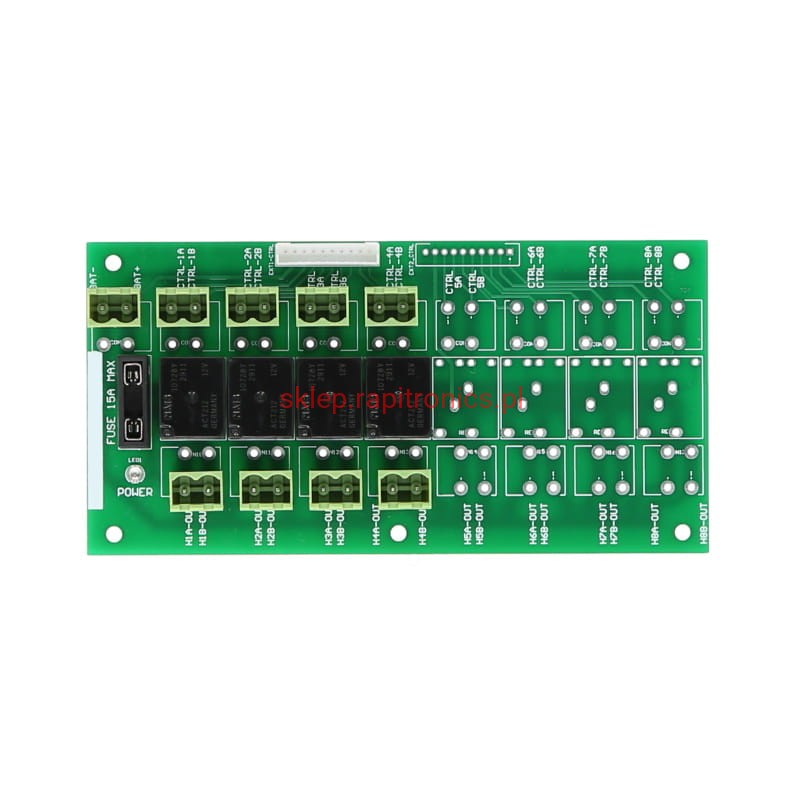

NAJWAŻNIEJSZE ZALETY 4H-BRIDGE Mod™
- Miniaturowe podwójne przekaźniki dużej mocy firmy Panasonic
- Sygnały sterujące i wyjściowe podłączone do wygodnych złączy śrubowych
- Brak konieczności stosowania diod w przypadku sterowania cewkami
- Wbudowane gniazdo bezpiecznika samochodowego
- Wbudowana dioda sygnalizacji zasilania
- Obciążalność pojedynczego kanału do 20A
- Maksymalny łączny pobór prądu do 35A
- Możliwość sterowania do 8 cewek elektrycznych
- Możliwość sterowania do 4 silników elektrycznych ze zmianą kierunku obrotów
- Otwory mocujące płytkę M3
- Napięcie zasilania 12VDC
- Szybki i łatwy montaż
OPIS I ZASTOSOWANIE
Uniwersalny moduł sterowania na przekaźnikach znajdzie zastosowanie wszędzie tam gdzie potrzebujesz kontrolować cewki elektrozaworów, silniki, siłowniki elektryczne lub żarówki. Na wejściu możesz podłączyć miniaturowe przyciski i sterować bezpośrednio odbiornikami elektrycznymi pobierającymi prąd nawet do 20A. Tak! Jest to takie proste. Dzięki zintegrowanym diodom połprzewodnikowym w łatwy sposób połączysz cewki elektryczne lub inne odbiorniki dużej mocy bezpośrednio do złączy wyjściowych.

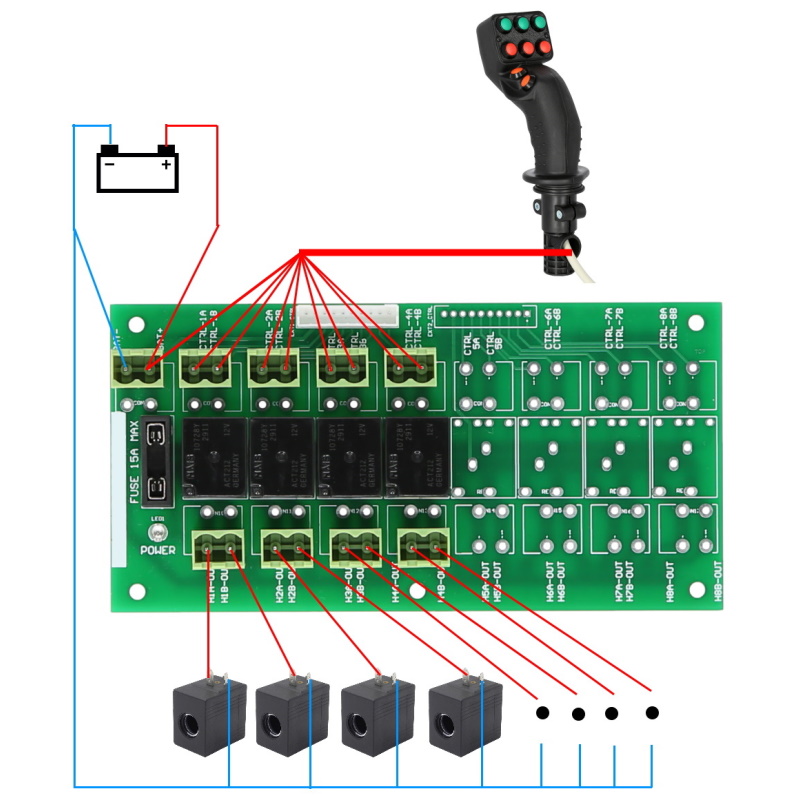

Schemat podłączenia cewek elektrozaworów do płytki 4H-BRIDGE Mod™:
Najczęstsze zastosowania modułu 4H-BRIDGE Mod™:
- kombajny zbożowe
- opryskiwacze
- ładowacze hydrauliczne
- koparki ziemne
- maszyny komunalne
NAJWAŻNIEJSZE PARAMETRY TECHNICZNE
- zasilanie: 10-14V DC
- dopuszczalny łączny pobór prądu: 35A max.
- dopuszczalny pobór prądu dla jednego kanału: 20A max.
- ilość kanałów: 8
- rodzaj elementów wyjściowych: miniaturowy podwójny przekaźnik
- wbudowane gniazdo bezpiecznika: tak
- rodzaj bezpiecznika: nożowy (samochodowy)
- wbudowana dioda zasilania: tak
- otwory montażowe: M3
- ilość otworów montażowych: 4
- klasa szczelności: IP20

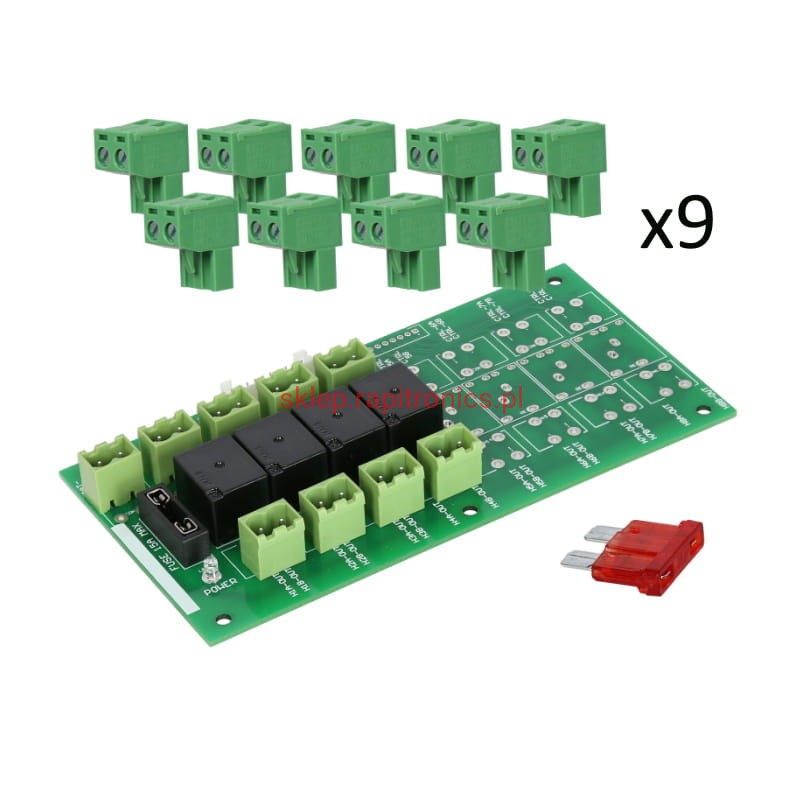

ZAWARTOŚĆ ZESTAWU
- moduł 4H-BRIDGE Mod™
- 9 podwójnych złączy śrubowych
- bezpiecznik 10A
- schemat podłączenia
Chciałbym przerobić w moim kombajnie sterowanie hydrauliki na elektrozawory bezpośrednio z joysticka. Czy 4H-BRIDGE Mod™ będzie odpowiedni?
- Tak! Płytkę można bezpośrednio podłączyć do cewek elektrozaworów a na wejściu zastosować jeden z naszych gotowych modułów joysticka. Wystarczy wybrać potrzebną nam ilość przycisków. Przykręcić przewody do złączy śrubowych. Podłączyć zasilanie do płytki. W przypadku instalacji 24V DC należy zastosować zasilanie z jednego akumulatora lub odpowiednią przetwornicę obniżającą napięcie. Gotowe!
Cześć kanałów na płytce 4H-BRIDGE Mod™ jest nieużywana. Czy mogę podłączyć do nich siłownik ustawiania szczeliny sit lub regulacji obrotów wentylatora?
- Tak! Każde wyjście modułu może sterować cewką elektryczną lub silnikiem elektrycznym, ponieważ moduł może odwracać polaryzację napięcia.
